自作リンクケーブル 電子ドラム用

create:1195277182

ようやく、DWのリモートハイハットが到着したので、リンク・ケーブル(パッドと音源を接続するケーブル)を自作しました。

リモート・ハイハットは右サイドにセットアップするため、付属のケーブルでは、直接音源までとどかないのです。また、付属のケーブルは少々頼りない感じがしていたので、既製品を探したのですが、ステレオ・タイプのケーブルが見つかりませんでしたので、これはもう自分で作るしかないと。

長さは、3mだとぎりぎり過ぎるので、少し余裕を持って4mにしました。
プラグはL型のものを用意する必要があります。

いつものように、秋葉原のラジオ会館にあるトモカ電気へ。ステレオタイプのプラグがあるか心配だったのですが、ちゃんとありました。

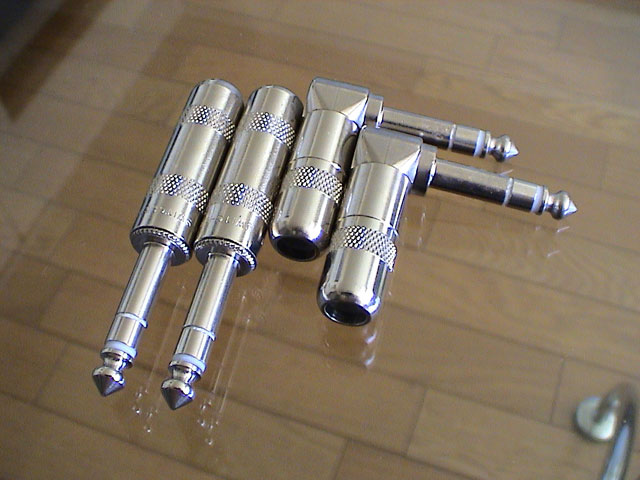

thumb plug gs

今回用意したのは、Switch Craftのステレオ・プラグとCanaleのケーブル。

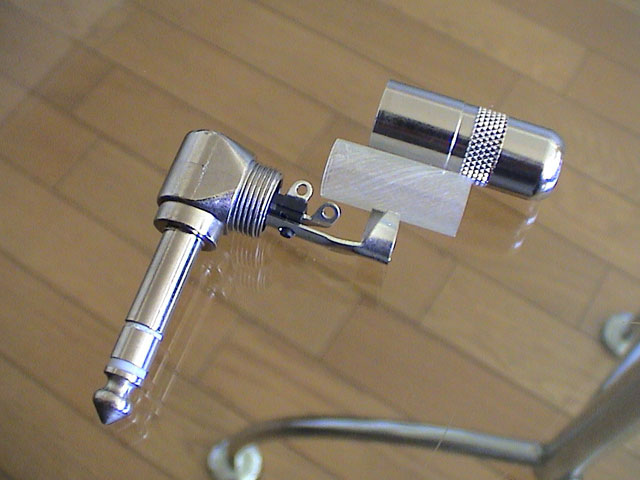

thumb plug 1s

シンバル・パッド側はL型が必要です。

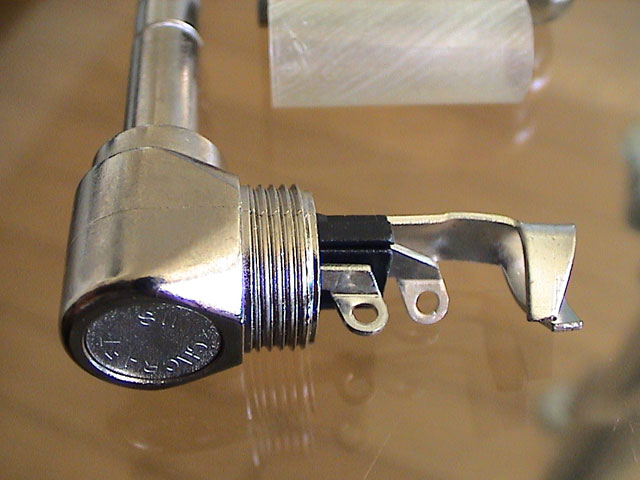

thumb plug up



L.Rとアースの端子です。





Switch Craft 238 L型プラグ ¥945  Switch Craft 297 ストレート ¥570

(秋葉原 トモカ電気)

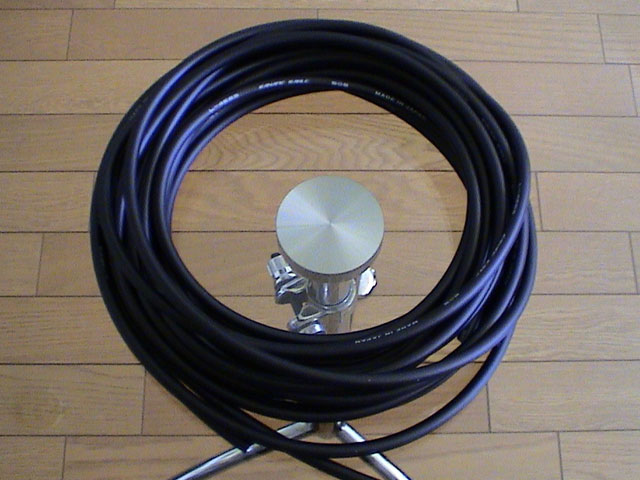

Canaleのケーブル。長さは1本4mにしました。

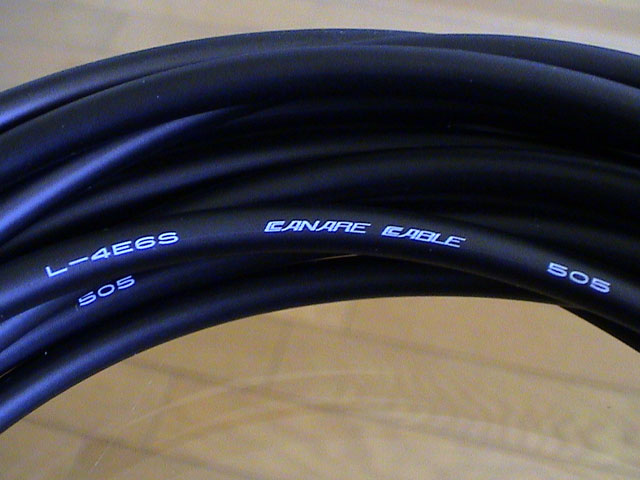

thumb canale fsthumb canale up

L-4E6S

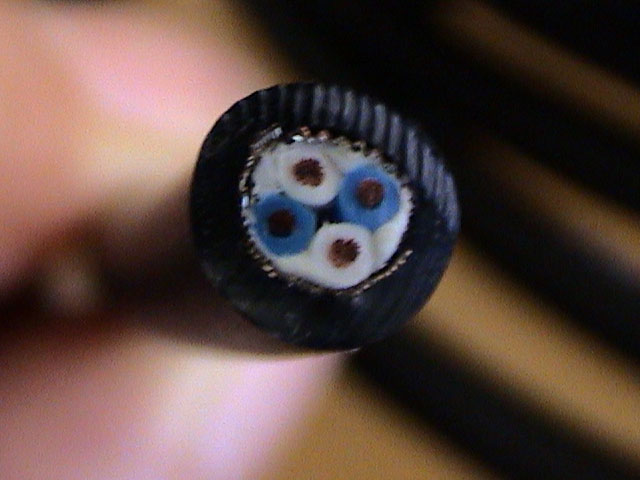

thumb canale danmen

断面。LRがそれぞれ2本ずつあります。



Switch Craft 238 L型プラグ ¥945  Switch Craft 297 ストレート ¥570

(秋葉原 トモカ電気)





L型プラグが高かったっす。¥945! 4m×2本を作るのに、合計で¥3990、一本約¥2,000です。

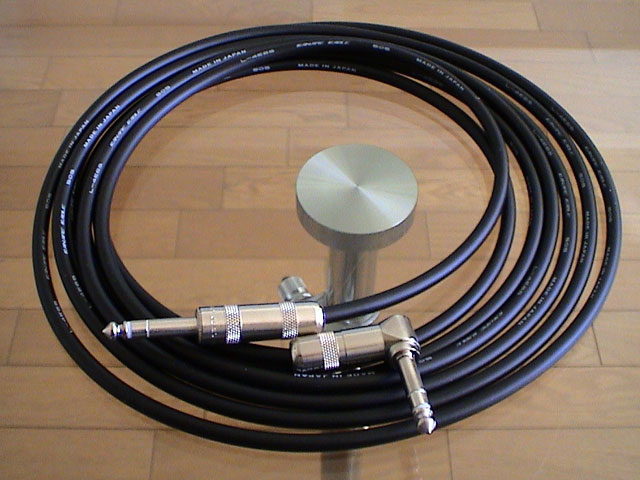

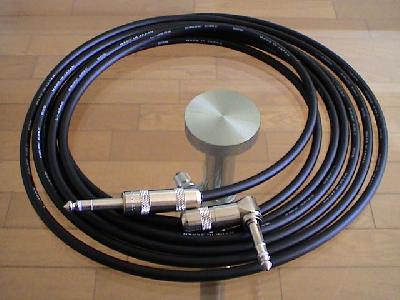

いつものように、シルバーのハンダで繋いで、完成!

thumb cable kansei
